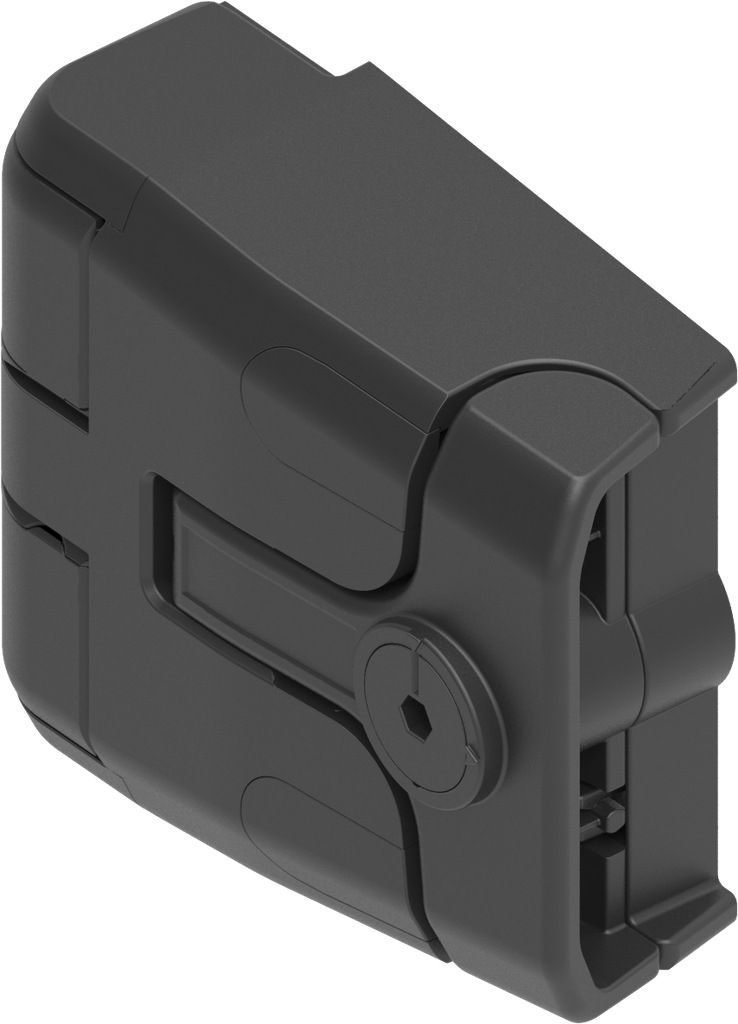

Verschlussscharnier 0-0/0--3 ohne DE
Verschluss-Scharnier ohne Druckentlastung Schließung 9081, Polyamid GF schwarz
Produktvorteile:
- Bei geschlossener Tür kann die Kompression komfortabel um weitere 3 mm im Betrieb eingestellt werden
- Kompression (5 mm) mit geringen Betätigungskräften durch ergonomisches Schließen an den Griffen
- Tür / Klappe durch beidseitiges Entriegeln der Griffe abnehmbar
- 3D-Einstellbarkeit (Toleranzausgleich)
- Verschluss-Scharnier bei eingelegter Tür / Klappe einteilig montierbar
- Türanschlag frei wählbar
- Scharnier 180° Öffnungswinkel
- Optional Verschluss-Scharnier mit Sicherheitsfunktion „Druckentlastung“ 1x pro Verschlussseite bestellbar
- Patentgeschützt
Produkthinweis:
Verschluss-Scharnier mit Druckentlastung 1x pro Verschlussseite verwenden
① = Drehpunkt
② = Schrauben Innen-Sechskant SW 4 für Höhenverstellung
③ = Ansicht ohne Schrauben-Blenden
④ = Kompression am Bock einstellbar
Interne Referenz:
1091-U147
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Betätigungs-Art:
Innen-Sechskant SW 4
Einbauposition :
Außerhalb der Dichtung
Justierbar :
3D
Kompressionswert :
5 mm
Max. Öffnungswinkel:
180°
Schließmittel:
Betätigung
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
