T-Griff-Vorreiber klein steckbar unterschiedliche Schließung, Polyamid GF schwarz
Dreh-Spann-Verschluss mit Deckel

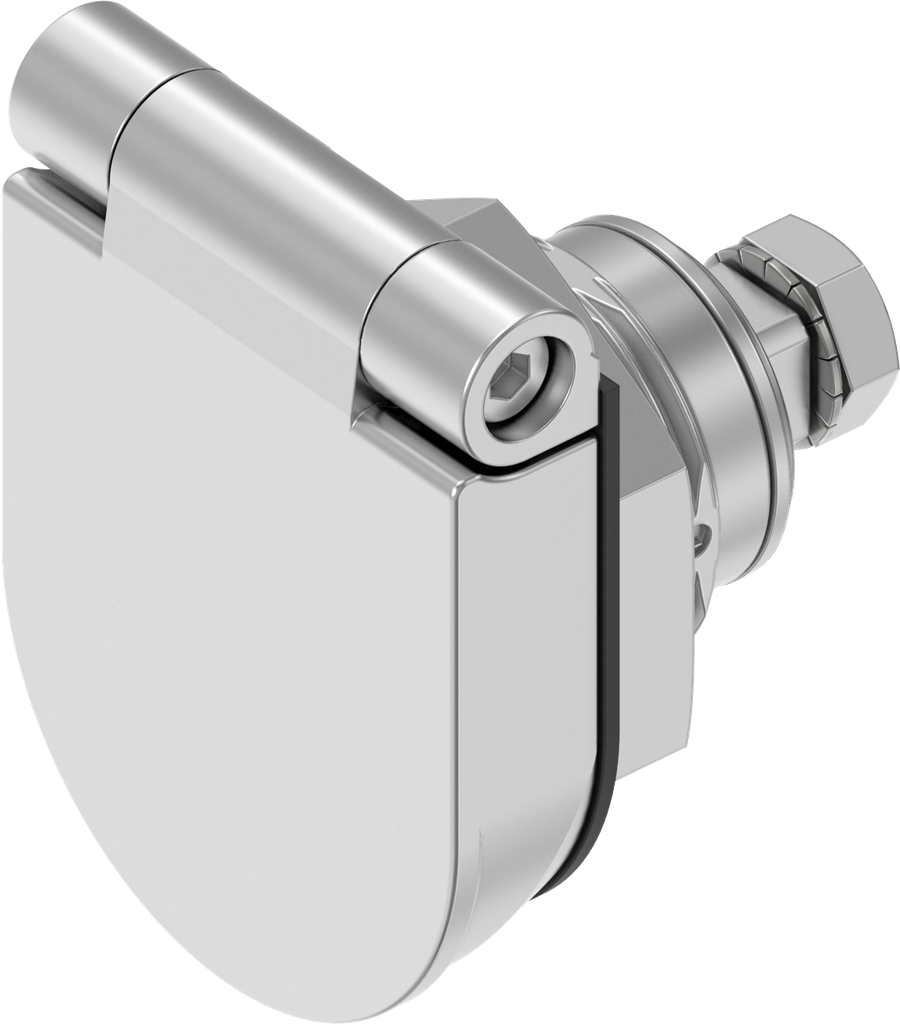

Dreh-Spann-Verschluss links mit optischem Öffnungsindikator, Edelstahl AISI 316; 1500-U776-LIPH
mit Edelstahlmutter
Produktvorteile:
- Optischer Öffnungsindikator gut sichtbar durch 90° aufstehende Klappe im nicht komprimierten Zustand
- Die Klappe schließt im komprimierten Zustand selbsttätig
- Integrierte Staubkappe
- Die Flachdichtung dämpft die Klappe und verhindert Beschädigungen an der Tür
- Standardlochbild Programm 1500
- Patent angemeldet
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert.
Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1500-U776-LIPH
Normen:
Schutzart IP 69K, DIN EN 45545-3 Klasse E60 (Brandschutz), DIN EN 61373 (Schock- u. Schwingungsprüfung)
Produktart:
Vorreiber
Programm:
1500
Katalogblatt:
1D-420
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Artikel mit Schutzrecht:
Ja
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 8 mit Markierung
Einbauposition :
Innerhalb der Dichtung
Erdung möglich:
Ja
Gehäuse-Kopfform:
Sonderform
Gehäuse-Kopfgröße:
48 x 36 x 9 mm
GH-Maß:
22 mm
Kompressionswert :
6 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
7 mm
Schließmittel:
Betätigung
Türanschlag :
Links
Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Dreh-Spann-Verschluss mit Betätigung
