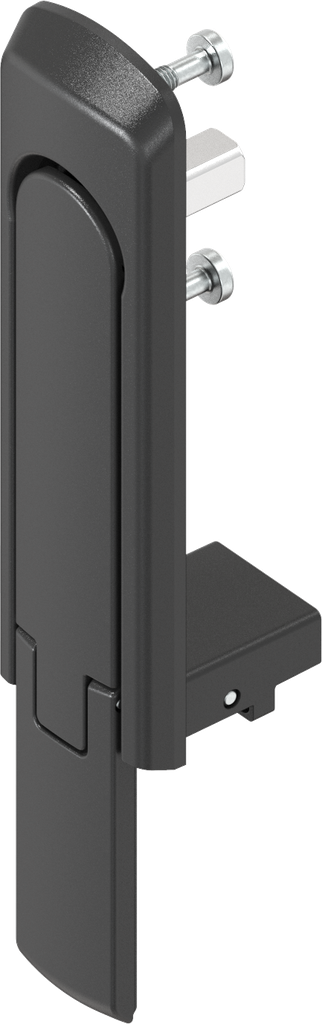

T - Griff
Schwenkgriff kurz
Produktvorteile:
- flacher Aufbau
- leicht nach vorne wechselbare Schließmitteleinsätze (Bausteine)
- passend für Standardlochbild
- Schwenkgriff und Mulde vormontiert
- Dauermagnet hält die Zylinderabdeckung
- Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
- Schwenkgriff, Bausteine und Adapter für Zunge aus GD-Zn
- Patent angemeldet
Produkthinweis:
A = Schwenkgriff mit Baustein Rundzylinder oder für KABA-Zylinder oder Betätigung und mit Adapter für Zunge
B = Schwenkgriff mit Baustein für Profil-Halbzylinder und mit Stangenschloss
Montagehinweis:
Leichter Austausch der Bausteine
Durch das Entfernen der zwei unteren Schrauben lässt sich der Baustein leicht nach vorne entnehmen.
Interne Referenz:
2225-U1
Normen:
Schutzart IP 66, DIN EN 61373 (Schock- u. Schwingungsprüfung)
Produktart:
Schwenkgriff, Hebelgriff
Programm:
2225
Katalogblatt:
3J-120
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Gleichbleibender Schwenkkomfort:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
3 mm
Schliessmittel Baustein-Technik:
Profil-Halbzylinder mit Kappe, A=30, Muldenmontage,KABA-Zylinder mit Kappe, Muldenmontage,Rundzylinder mit Kappe, Muldenmontage,Betätigung mit Kappe, Muldenmontage
Schließmittelabdeckung:
Ja
Schock- und Schwingungsprüfung nach DIN EN 61373:
Ja
Schwenkgriff Höhe vor Tür:
9 mm
Schwenkgriff-Länge:
167 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge,Stangenschloss
