Maneta giratoria con tapa y módulo de cierre intercambiable y para candado, poliamida GF negro
maneta giratoria con módulo de cierre intercambiable, poliamida GF negro

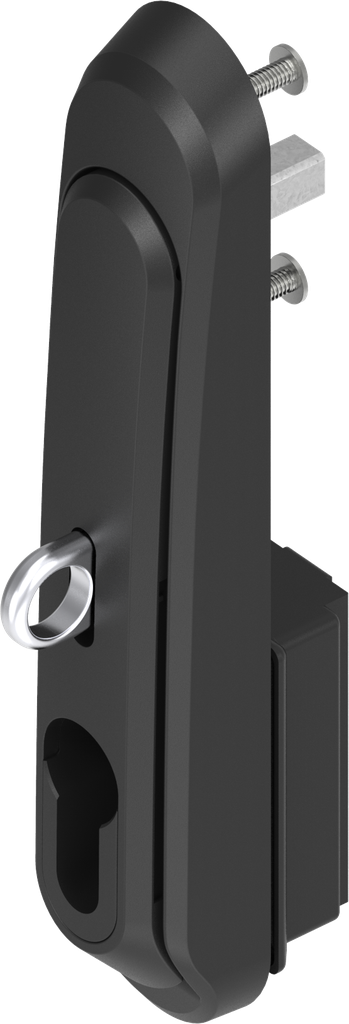

Maneta giratoria con tapa y módulo de cierre para cilindro perfilado 40 mm (A = 30 mm) y para candado, poliamida GF negro; 1325-U4-01
Características principales:
- se puede combinar con lengüetas en poliamida o en acero adecuado para muchas lengüetas estándar
- la fuerza de sujeción de la lengüeta en acero es la misma que para el cuarto de vuelta estándar EMKA en zamak
- funcionamiento suave (de acuerdo con el concepto no hay rotación interna)
- auto-sellado para una alta protección de estanqueidad (de acuerdo con el concepto)
- seguridad elevada contra giro excesivo
- corte estándar
- protegido por patente
Nota sobre el montaje:
Si se utiliza una lengüeta entonces se necesitará el adaptador para lengüeta 1325-U101.
Referencia interna:
1325-U4-01
Normas:
clase de protección IP 65
Tipo de producto:
maneta giratoria, cierre de maneta
Programa:
1325
Página de catálogo:
3BA-220
Material del módulo :
poliamida GF
Acabado del módulo:
negro
Medida A, variable:
25 mm
Doblez variable:
Sí
Número de posibles puntos de cierre:
1 punto, 2 puntos, 3 puntos, 4 puntos, más de 4 puntos disponible bajo pedido
Number of Locking:
un cierre y para candado
Artículo protegido por los derechos de propiedad intelectual:
Sí
Attachment of the trough:
tapa atornillable IP 65
Posición de montaje :
dentro de la junta,fuera de la junta
Junta inyectada:
Sí
Comodidad de giro constante:
Sí
Tipo de asa:
maneta giratoria
Protección integrada contra arañazos:
Sí
Tapa:
Sí
Sin cierre:
tapón ciego de cilindro perfilado con bola
Adecuado para puertas con un espesor desde:
0.80 mm
Adecuado para puertas con un espesor de hasta:
2 mm
Cierre:
cilindro perfilado A=30,Padlock
Técnica de componente de cierre:
cilindro perfilado, A=30; montaje en el asa
Altura de maneta giratoria delante de la puerta:
23 mm
Longitud de maneta giratoria:
179 mm
Puerta giratoria / reversible:
Sí
Tope de puerta :
Izquierda,Derecha
Componentes del bloqueo:
lengüeta,control de varillas
Tipo de candado:
Padlock with shackle dimension Ø 13
No Specifications
Ver todos los productos
Aquí encontrará las fichas técnicas y los archivos CAD de este producto
