Cerniera 180°, zama nero verniciato a polvere
Cerniera 180°, zama cromato

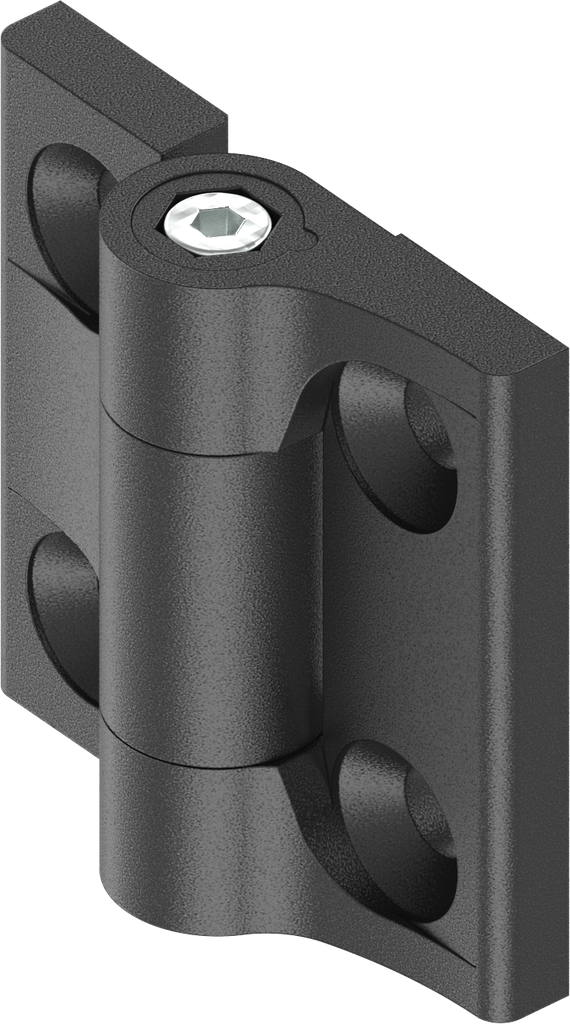

Cerniera frizionabile 180° regolabile fino a 4 Nm, zama nero verniciato a polvere; 1056-U10-01
Dimensione 50 x 50 mm
Vantaggi del prodotto:
- coppia regolabile
- coppia costante per un campo di regolazione di 180°
- coppia identica durante l'apertura e la chiusura
- potrebbe essere necessario adattare la coppia
- sostituibile con tutte le cerniere del programma 1056 avendo gli stessi fori
- può sostituire, a seconda della situazione di montaggio, fermi porta, squadrette o molle a gas
Indicazioni prodotto:
Il numero di cerniere per coperchi dipende dalla dimensione e del peso del coperchio.
① = lunghezza della porta
② = massa della porta
③ = gravitazione
④ = cerniera frizionabile
⑤ = coppia totale
⑥ = numero di cerniere
⑦ = formula: coppia totale
⑧ = formula: numero delle cerniere necessarie
⑨ = risultato:
Riferimento interno:
1056-U10-01
Tipo di prodotto:
Cerniera
Programma:
1056
Pagina catalogo:
4B-185
Materiale dell'unità :
zama
Superficie dell'unità:
nero verniciato a polvere
Piegatura variabile:
Sì
Tipo di fissaggio porta:
avvitabile dall'esterno
Tipo di fissaggio cornice:
avvitabile dall'esterno
Cerniera frizionabile:
Sì
Foro nella porta necessario:
Fori nella porta
Coppia di serraggio massima della vite:
0,75 Nm
Coppia massima:
fino a ~ 4 Nm
Angolo di apertura max:
180°
Tipo di armadio :
Armadi singoli,Armadi in linea con una porta,Armadi in linea con due porte
Accecatura per viti a testa svasata secondo la norma:
Accecatura per tutte le comuni vite a testa svasata M6x...
Posizione della porta:
interno
Senso di apertura della porta :
sinistra,destra
Spina fissa:
Sì
