Cerniera con serratura integrata senza decompressione, esagono incassato SW 4, poliammide GF nero
Cerniera con serratura integrata senza decompressione, chiave 9081, poliammide GF nero

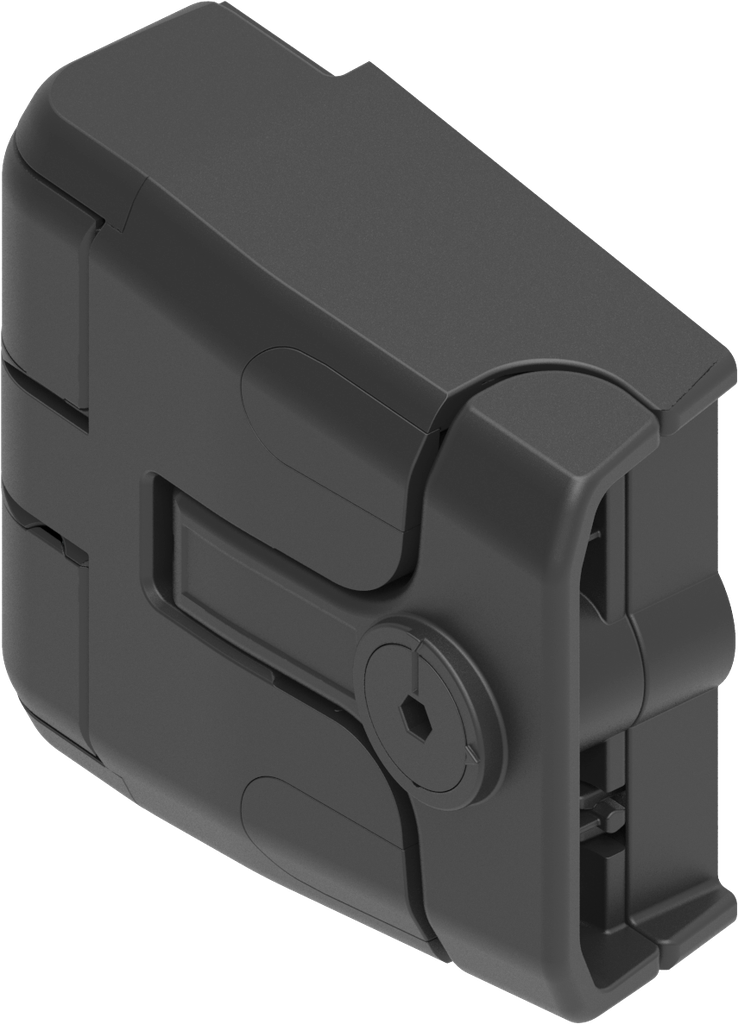

Cerniera con serratura integrata con decompressione esagono, incassato SW 4, poliammide GF nero; 1091-U147
Vantaggi del prodotto:
- se la porta è chiusa, la compressione può essere agevolmente regolata di altri 3 mm durante il funzionamento
- compressione (5 mm) con scarse forze di azionamento grazie ad una chiusura ergonomica delle maniglie
- porta/coperchio smontabile con l'apertura della maniglie sui due lati
- regolazione 3D (compensazione di tolleranza)
- la cerniera con serratura integrata può essere montata come un unico pezzo se la porta/il coperchio è posizionato
- senso di apertura a libera scelta
- cerniera angolo di apertura di 180°
- in opzione: cerniera con serratura integrata con funzione di sicurezza "decompressione" disponibile a richiesta
- brevettato
Indicazioni prodotto:
① = punto di rotazione
② = viti ad esagono incassato SW 4 per regolazione dell'altezza
③ = vista senza copriviti
④ = compressione regolabile sulla parte centrale
Riferimento interno:
1091-U147
Tipo di prodotto:
Altra chiusura
Programma:
1091
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Sganciabile:
senza attrezzi
Tipo di fissaggio porta:
avvitabile dall'esterno
Tipo di fissaggio cornice:
avvitabile dall'esterno
Tipo di inserto:
Esagono incassato SW 4
Posizione di installazione :
all'esterno della guarnizione
Regolabile :
3D
Valore di compressione :
5 mm
Angolo di apertura max:
180°
Chiusure:
Inserto
Tipo di armadio :
Armadi singoli,Armadi in linea con una porta
Posizione della porta:
interno
Senso di apertura della porta :
sinistra,destra
Spina fissa:
Sì
Tipo di chiusura:
Cerniera con serratura integrata
No Specifications
Nessun prodotto abbinato
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
