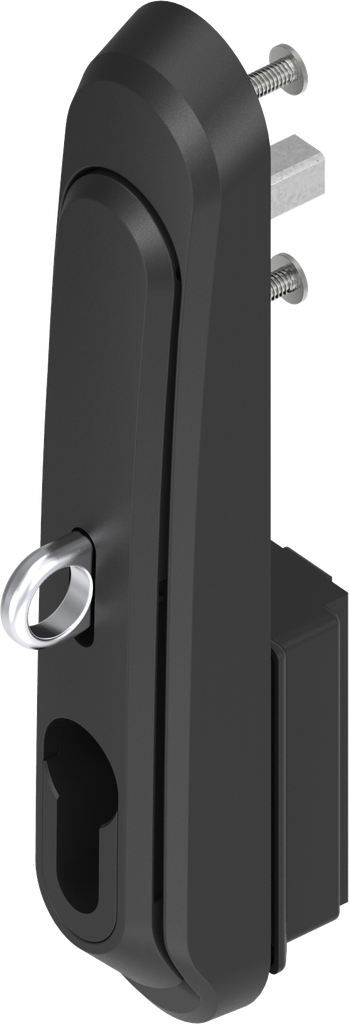

Maniglia girevole con coperchio e modulo per profilo mezzo-cilindro 40 mm (A = 30 mm) e per lucchetto, poliammide GF nero; 1325-U4-01
Caratteristiche principali:
- disponibile a scelta con linguetta in poliammide o in acciaio adattabile a molte linguette standard
- forza di chiusura con linguetta in acciaio corrisponde alla chiusura 1/4 di giro standard di EMKA in zama
- facile da azionare (concepito per evitare un serraggio eccessivo)
- struttura autosigillante concepita per rispondere ai requisiti di protezione più severi
- alta protezione contro un serraggio eccessivo
- foro standard
- brevettato
Istruzione di assemblaggio:
Se si utilizza la linguetta, è necessario l'adattatore per la linguetta 1325-U101.
Riferimento interno:
1325-U4-01
Norme:
Grado di protezione IP 65
Tipo di prodotto:
Maniglia girevole, maniglia a leva
Programma:
1325
Pagina catalogo:
3BA-220
Materiale dell'unità :
poliammide GF
Superficie dell'unità:
nero
Misura A, variabile:
25 mm
Piegatura variabile:
Sì
Numero dei punti di chiusura possibili:
1 punti, 2 punti, 3 punti, 4 punti, più di 4 punti disponibili a richiesta
Numero delle chiusure:
Una chiusura e per lucchetto
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Fissaggio dell'incavo:
Coperchio avvitabile IP 65
Posizione di installazione :
all'interno della guarnizione,all'esterno della guarnizione
Guarnizione schiumata:
Sì
Facilità di giro continua:
Sì
Tipo di maniglia:
Maniglia girevole
Protezione antigraffio integrata:
Sì
Coperchio:
Sì
Senza chiusura:
Profilo mezzo-cilindro profilo cieco con sfera di aggancio
Adatto per spessore porta da:
0.80 mm
Adatto per spessori di porta fino a:
2 mm
Chiusure:
Profilo mezzo-cilindro A = 30,Lucchetto
Sistema di chiusura modulare:
Profilo mezzo-cilindro, A = 30 mm; Montaggio sull'incavo
Maniglia girevole altezza davanti alla porta:
23 mm
Lunghezza della maniglia girevole:
179 mm
Porta girevole/reversibile:
Sì
Senso di apertura della porta :
sinistra,destra
Componente di chiusura:
Linguetta,Serratura per aste
Tipo di lucchetto:
Lucchetto con diametro filo Ø 13
