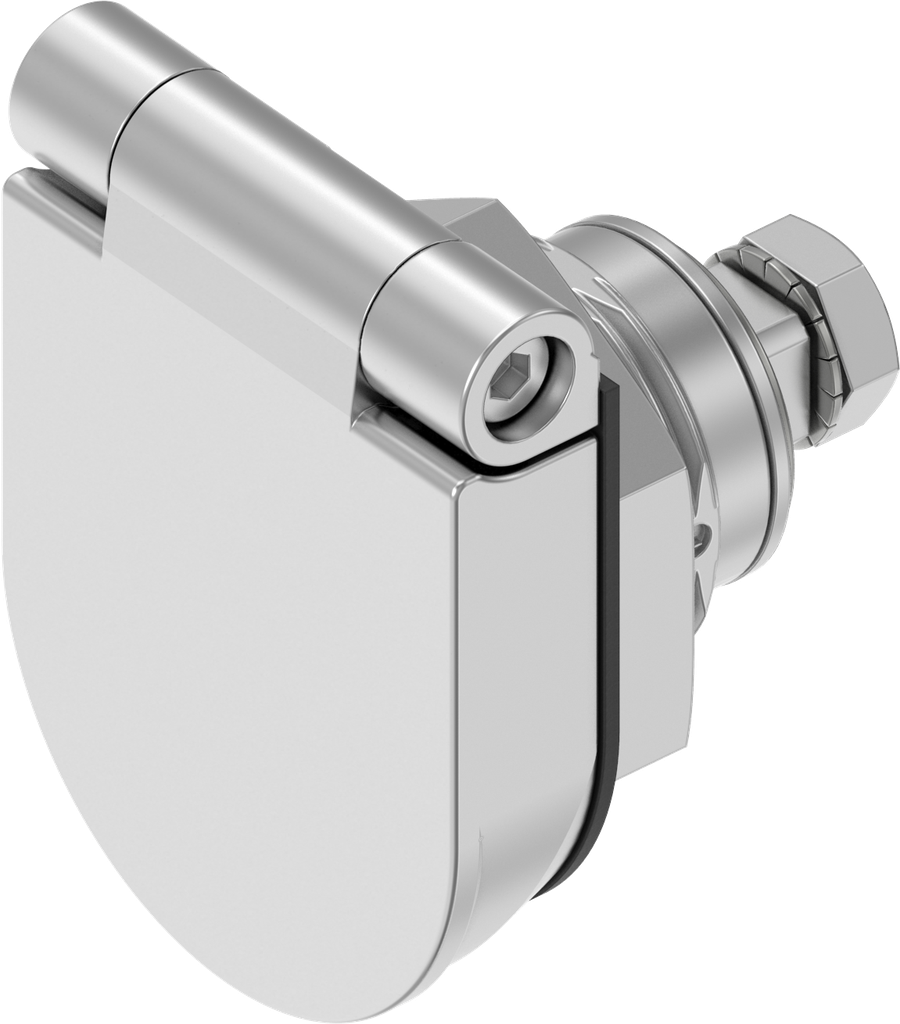

Chiusura 1/4 di giro a compressione sinistra con indicatore di apertura, acciaio inox AISI 316; 1500-U776-LIPH
con dado in acciaio inox
Vantaggi del prodotto:
- indicatore di apertura ben visibile grazie ad un coperchio aperto a 90° in posizione non compressa
- il coperchio si chiude automaticamente in posizione compressa
- coperchio antipolvere integrato
- la guarnizione piatta ammortizza il coperchio ed evita danneggiamenti della porta
- foro standard programma 1500
- il brevetto è stato domandato
Indicazioni prodotto:
La chiusura 1/4 di giro a compressione è costruita con sistema antivibrazione.A seconda della situazione di montaggio e delle condizioni di utilizzo sono necessari controlli specifici e/o misure di fissaggio complementari.
Riferimento interno:
1500-U776-LIPH
Norme:
Grado di protezione IP 69K, DIN EN 45545-3 classe E60 (antincendio), DIN EN 61373 (prova di urti e vibrazioni)
Tipo di prodotto:
Chiusure 1/4 di giro
Programma:
1500
Pagina catalogo:
1D-420
Materiale dell'unità :
acciaio inox AISI 316
Numero dei punti di chiusura possibili:
1 punti
Articolo protetto da un diritto di proprietà intellettuale:
Sì
Tipo di fissaggio scatola :
avvitabile
Tipo di inserto:
Quadro 8 con riferimento
Posizione di installazione :
all'interno della guarnizione
È possibile la messa a terra.:
Sì
Forma di testa scatola:
forma speciale
Grandezza della testa scatola:
48 x 36 x 9 mm
Misura GH:
22 mm
Valore di compressione :
6 mm
Adatto per spessore porta da:
1.20 mm
Adatto per spessori di porta fino a:
7 mm
Chiusure:
Inserto
Senso di apertura della porta :
sinistra
Componente di chiusura:
Linguetta
Tipo di chiusura 1/4 di giro:
Chiusure 1/4 di giro a compressione con inserto
